作者：李志鋒
ISBN：978-7-115-44641-1
定價：¥99.00元
作者簡介
李志鋒
空調器維修工程師，2007年曾在海信空調青島總部受訓。長期在第一線從事空調器維修工作，具有15年以上的維修經驗，先后在多個大型品牌售后服務部門工作。
編寫空調維修圖書超過30種，銷售數量位居前列，市場占有率遙遙領先，受益讀者超過幾十萬，受到廣大讀者的好評。

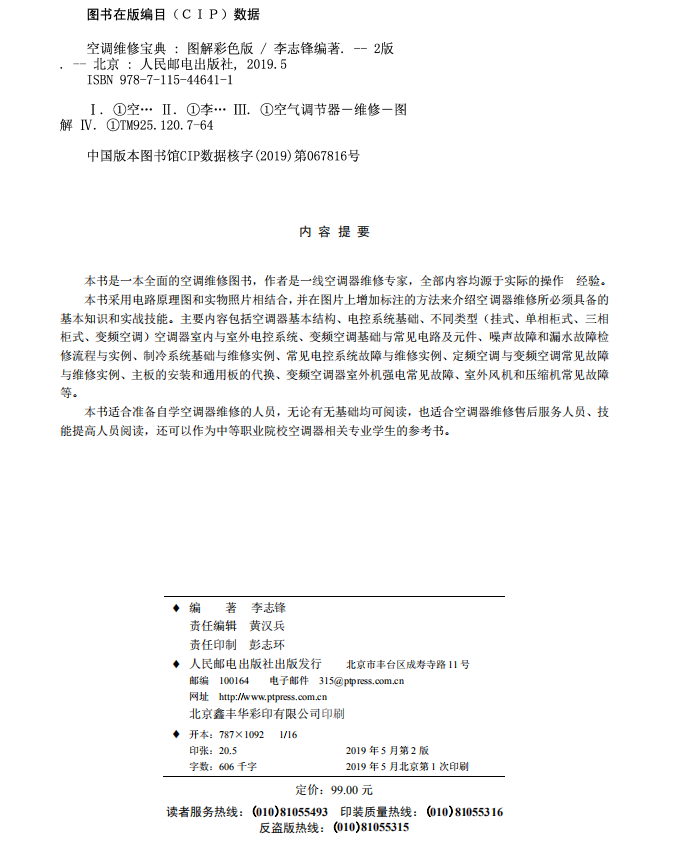

內容簡介
本書是一本全面的空調維修圖書，作者是一線空調器維修專家，全部內容均源于實際的操作 經驗。
本書采用電路原理圖和實物照片相結合，并在圖片上增加標注的方法來介紹空調器維修所必須具備的基本知識和實戰技能。主要內容包括空調器基本結構、電控系統基礎、不同類型（掛式、單相柜式、三相柜式、變頻空調）空調器室內與室外電控系統、變頻空調基礎與常見電路及元件、噪音故障和漏水故障檢修流程與實例、制冷系統基礎與維修實例、常見電控系統故障與維修實例、定頻空調與變頻空調常見故障與維修實例、主板的安裝和通用板的代換、變頻空調器室外機強電常見故障、室外風機和壓縮機常見故障等。
本書適合準備自學空調器維修的人員，無論有無基礎均可閱讀，也適合空調器維修售后服務人員、技能提高人員閱讀，還可以作為中等職業院校空調器相關專業學生的參考書。
目錄
第1章 空調器維修入門 1
第1節 型號命名方法和匹數含義 1
一、空調器型號命名方法 1
二、空調器匹數（P）的含義及
對應關系 4
第2節 空調器結構 5
一、掛式空調器外部構造 5
二、掛式空調器內部構造 6
三、柜式空調器結構 8
第2章 電控系統主要元器件 10
第1節 室內機主要元器件 10
一、變壓器 10
二、遙控器 12
三、接收器 13
四、傳感器 14
五、步進電機 17
六、同步電機 18
七、室內風機 19
第2節 室外機主要元器件 22
一、交流接觸器 22
二、四通閥線圈 23
三、壓縮機電容和室外風機
電容 24
四、室外風機 25
五、壓縮機 27
第3章 電路板主要電子元件 31
第1節 圖解主板 31
一、元件名稱和特征 31
二、室內機主板元件極性判斷
方法 33
三、室內機主板元件測量方法 33
第2節 電子元件 34
一、壓敏電阻 34
二、保險管 35
三、7805和7812穩壓塊 35
四、晶振和復位集成塊 37
五、按鍵 38
六、反相驅動器 38
七、蜂鳴器 39
八、電流互感器 40
九、繼電器 40
十、光耦 42
十一、雙向晶閘管 43
十二、光耦晶閘管 43
十三、霍爾 43
第4章 掛式空調器電控系統 45
第1節 常見主板分類和設計型式 45
一、主板分類 45
二、設計型式 46
第2節 典型掛式空調器電控系統 47
一、電控系統組成 47
二、主板方框圖和電路原理圖 47
三、單元電路作用 49
第3節 電源電路和CPU三要素
電路 49
一、電源電路 49
二、CPU三要素電路 51
第4節 輸入部分電路 53
一、應急開關電路 53
二、遙控接收電路 54
三、傳感器電路 54
四、跳線帽電路 55
第5節 輸出部分電路 56
一、顯示電路 56
二、蜂鳴器驅動電路 57
三、步進電機驅動電路 57
四、輔助電加熱驅動電路 58
五、室外機負載驅動電路 58
六、室外機電路 60
第6節 室內風機電路 60
一、室內風機型式 60
二、過零檢測電路 61
三、PG電機驅動電路 61
四、霍爾反饋電路 62
第7節 遙控器電路 63
第5章 單相供電柜式空調器電控系統 65
第1節 常見主板分類和設計型式 65
一、主板分類 65
二、設計型式 65
三、柜式空調器和掛式空調器單元
電路對比 67
第2節 電控系統組成和單元電路 68
一、電控系統組成和電路板主要
元件 68
二、室內機主板方框圖 69
三、單元電路 69
第6章 三相供電空調器電控系統 79
第1節 三相柜式空調器 79
一、特點 79
二、三相供電和單相供電柜式空調
器電控系統對比 80
三、電控系統常見形式 82
第2節 相序電路 83
一、相序板工作原理 83
二、三相供電檢測方法 85
三、相序保護器檢測方法和更換
步驟 87
四、使用通用相序保護器代換
步驟 89
第3節 壓縮機單元電路 90
一、三相3P或5P空調器壓縮機
單元電路 90
二、壓縮機不運行時檢修流程 91
第7章 變頻空調器基礎知識 94
第1節 變頻空調器與定頻空調器硬件
區別 94
一、室內機 94
二、室外機 95
三、結論 97
第2節 變頻空調器工作原理與分類 97
一、變頻空調器節電原理 97
二、變頻空調器工作原理 98
三、變頻空調器分類 99
四、交流變頻空調器與直流變頻
空調器的相同和不同之處 100
第3節 單元電路對比 100
一、控制電路方框圖 100
二、室內機單元電路對比 101
三、室外機單元電路對比 103
四、常見室外機電控系統特點 106
五、總結 107
第8章 變頻空調器主要元器件 108
第1節 主要元器件 108
一、直流電機 108
二、電子膨脹閥 110
三、PTC電阻 111
四、硅橋 112
五、濾波電感 113
六、濾波電容 114
七、變頻壓縮機 115
第2節 功率模塊 116
一、基礎知識 116
二、輸入與輸出電路 117
三、模塊測量方法 117
四、測量說明 119
第9章 典型變頻空調器室內機電控
系統 120
第1節 基礎知識 120
一、室內機電控系統組成 120
二、室內機主板插座和外圍元
器件 123
三、室內機單元電路中的主要
電子元器件 123
第2節 電源電路和CPU三要素
電路 124
一、電源電路 125
二、CPU及其三要素電路 126
第3節 單元電路 128
一、室內機單元電路方框圖 128
二、輸入部分電路 128
三、輸出部分電路 131
第4節 通信電路 133
一、通信電路數據結構、編碼及
通信規則 133
二、通信電路 135
第10章 典型變頻空調器室外機電控
系統 139
第1節 基礎知識 139
一、室外機電控系統組成 139
二、室外機主板和模塊板插座 143
三、室外機單元電路中的主要
電子元器件 143
第2節 電源電路和CPU三要素
電路 145
一、電源電路 145
二、CPU及三要素電路 147
第3節 單元電路 149
一、室外機單元電路方框圖 149
二、輸入部分電路 149
三、輸出部分電路 155
第11章 噪聲故障和漏水故障 159
第1節 噪聲故障 159
一、室內機噪聲故障 159
二、室外機噪聲故障 161
第2節 漏水故障 162
一、掛式空調器冷凝水流程 162
二、柜式空調器冷凝水流程 162
三、常見故障 163
第12章 制冷系統基礎知識 169
第1節 制冷系統工作原理和部件 169
一、單冷型空調器制冷系統循環和
主要部件 169
二、冷暖型空調器制冷系統循環和
主要部件 171
第2節 常用維修技能 174
一、缺氟分析 174
二、系統檢漏 175
第3節 收氟和排空 177
一、收氟 177
二、冷凝器中有制冷劑時排空
方法 178
三、冷凝器中無制冷劑時排空
方法 179
第4節 加氟 180
一、加氟前準備 180
二、制冷模式下加氟方法 182
三、制熱模式下加氟方法 183
第13章 制冷系統故障維修基礎和實例 186
第1節 制冷系統故障維修基礎 186
一、根據二通閥和三通閥溫度
判斷故障 186
二、根據系統壓力和運行電流
判斷故障 188
三、安裝原因引起的制冷效果差
故障 189
第2節 制冷系統故障維修實例 190
一、過濾網臟堵 190
二、蒸發器臟堵 191
三、冷凝器臟堵 192
四、排氣管有裂紋 193
五、室外機機內管道漏氟 194
六、二通閥閥芯未打開 195
七、加長連接管道焊點有沙眼 196
八、室外機粗管喇叭口偏小 197
九、室內機細管螺母裂紋 199
十、室內機粗管握扁 199
第14章 常見電控系統故障檢修流程 202
第1節 根據故障代碼檢修流程 202
一、E2PROM故障 203
二、環溫或管溫傳感器故障 203
三、風機速度失控 204
四、過零檢測故障 207
五、電流過大保護 207
第2節 根據故障現象檢修流程 209
一、室內機上電無反應故障 209
二、不接收遙控信號故障 211
三、制冷開機，室內風機不運行
故障 211
四、制熱開機，室內風機不運行
故障 213
五、制冷開機，壓縮機和室外
風機不運行故障 213
六、壓縮機運行，室外風機不
運行故障 214
七、室外風機轉速慢故障 215
八、室外風機運行、壓縮機不
運行故障 216
九、制冷開機，運行一段時間
停止向室外機供電 217
十、跳閘故障 218
十一、不制熱或制熱效果差、壓縮
機和室外風機均運行 220
第15章 安裝原裝主板和代換通用板 222
第1節 主板插座功能辨別方法 222
一、主板電路設計特點 222
二、主板常見插座匯總 223
三、主板插座設計特點 223
第2節 安裝掛式空調器原裝主板 225
一、主板和插頭 225
二、安裝步驟 226
第3節 安裝柜式空調器原裝主板 229
一、主板外形和安裝位置 229
二、安裝步驟 229
第4節 代換掛式空調器通用板 232
一、故障空調器簡單介紹 232
二、通用板設計特點 232
三、代換步驟 233
第5節 代換柜式空調器通用板 237
一、故障空調器簡單介紹 237
二、通用板設計特點 237
三、代換步驟 238
第16章 定頻空調器常見故障 241
一、變壓器損壞 241
二、更換主板后壓縮機繼電器端子
引線插反 241
三、接收器受潮 242
四、接收器損壞 243
五、接鍵開關漏電，自動開
關機 244
六、管溫傳感器損壞，室外機
不工作 245
七、繼電器觸點損壞 246
八、步進電機線圈開路，導風板
不能運行 248
九、加長連接線接頭燒斷 249
十、加長連接線使用鋁線，室外機
不運行 250
十一、連接線接錯，室外風機
不運行 252
十二、四通閥線圈開路，空調器
不制熱 253
第17章 室內外風機和壓縮機常見故障 255
第1節 室內外風機常見故障 255
一、晶閘管擊穿 255
二、光耦晶閘管損壞 255
三、室內風機線圈開路 256
四、室內風機電容虛焊 257
五、室內風機電容容量變小 258
六、風機電容代換方法 259
七、室外風機電容容量變小 260
八、室外風機線圈開路 261
第2節 壓縮機不運行常見故障 263
一、電源電壓低，壓縮機
不運行 263
二、電容損壞，壓縮機
不運行 264
三、交流接觸器觸點炭化，壓縮機
不運行 265
四、壓縮機卡缸，壓縮機
不運行 267
五、壓縮機線圈對地短路，上電
空氣開關跳閘 268
六、壓縮機竄氣，空調器
不制冷 269
第18章 三相空調器電控系統常見故障 271
第1節 室外機常見故障 271
一、壓縮機頂部溫度開關損壞 271
二、美的空調器室外機主板
損壞 272
三、代換美的空調器相序板 274
四、代換海爾空調器相序板 275
第2節 壓縮機電路故障 277
一、交流接觸器線圈開路 277
二、調整三相供電相序 278
三、三相缺相 279
四、壓縮機卡缸 281
第19章 變頻空調器常見故障 283
第1節 通信電路故障 283
一、室內機和室外機連接線
接錯 283
二、室內機通信電路降壓電阻
開路 284
三、室外機通信電路分壓電阻
開路 286
四、室內機發送光耦損壞，室外機
不運行 288
五、開關電源啟動電阻開路 290
第2節 單元電路故障 292
一、壓縮機排氣傳感器分壓電阻
開路 292
二、室內管溫傳感器阻值變小 293
三、存儲器數據錯誤 295
四、電壓檢測電路中電阻
開路1 296
五、電壓檢測電路中電阻
開路2 298
第20章 變頻空調器室外機強電通路
故障 301
第1節 室外機不運行故障 301
一、濾波板線圈開路 301
二、20A熔絲管開路 303
三、模塊P-N端子擊穿 304
四、模塊P-U端子擊穿 306
第2節 PFC電路故障 307
一、PFC板IGBT開關管
短路 307
二、使用硅橋代替PFC板 308
三、室外機主板IGBT開關管
短路 310
第3節 模塊和跳閘故障 312
一、壓縮機線圈對地短路 312
二、濾波電感線圈漏電 314
三、硅橋擊穿 316
